电阻器

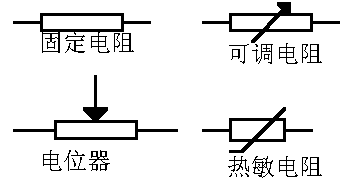

在电子电路中，为了控制电压和电流，需要用到电阻器。电阻器通常叫做电阻。电阻器的种类很多，从结构形式来分，有固定电阻、可变电阻和电位器三种。在电路中，电阻器的符号如图1所示。

                              图1
1.常用电阻的结构和特点。常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻和电位器等。表1是几种常用电阻的结构和特点。

表1 几种常用电阻的结构和特点

2.标称阻值和允许误差。大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。电阻的标称阻值，往往和它的实际阻值不完全相符。有的阻值大一些，有的阻值小一些。电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。表2是常用电阻允许误差的等级。

表2 常用电阻允许误差的等级

国家规定出一系列的阻值作为产品的标准。不同误差等级的电阻有不同数目的标称值。误差越小的电阻，标称值越多。表3是普通电阻的标称阻值系列。表中的标称值可以乘以10、100、1000、……比如1.0这个标称值，就有1Ω、10Ω、100Ω、1kΩ、10kΩ、100kΩ、……

表3 普通固定电阻标称阻值系列

不同的电路对电阻的误差有不同的要求。一般电子电路，采用Ⅰ级或者Ⅱ级就可以了。在电路中，电阻的阻值，一般都标注标称值。如果不是标称值，可以根据电路要求，选择和它相近的标称电阻。
3.   电阻的额定功率。当电流通过电阻的时候，电阻由于消耗功率而发热。如果电阻发热的功率大于它能承受的功率，电阻就会烧坏。电阻长时间工作时允许消耗的最大功率叫做额定功率。电阻消耗的功率可以由电功率公式：

计算出来，P表示电阻消耗的功率，U是电阻两端的电压，I是通过电阻的电流，R是电阻的阻值。

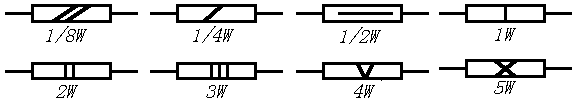

    电阻的额定功率也有标称值，常用的有1/8、1/4、1/2、1、2、3、5、10、20瓦等。在电路图中，常用图2所示的符号来表示电阻的标称功率。选用电阻的时候，要留一定的余量，选标称功率比实际消耗的功率大一些的电阻。比如实际负荷1/4瓦，可以选用1/2瓦的电阻，实际负荷3瓦，可以选用5瓦的电阻。

图2

4. 电阻的类别和符号。为了区别不同种类的电阻，常用几个拉丁字母表示电阻类别，如图3所示。第一个字母R表示电阻，第二个字母表示导体材料，第三个字母表示形状性能。上图是碳膜电阻，下图是精密金属膜电阻。表4列出电阻的类别和符号。表5是常用电阻的技术特性。

图3

表4 电阻的类别和符号

表5 常用电阻的技术特性

5. 色环阻值表示法。碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。在电阻上有三道或者四道色环。靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，如图4所示。第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零。第四道色环表示阻值的误差。色环颜色所代表的数字或者意义见表6。

图4

表6 色环颜色所代表的数字或意义

比如有一个碳质电阻，它有四道色环，顺序是红、紫、黄、银。这个电阻的阻值就是270000欧，误差是±10%。双比如有一个碳质电阻，它有棕、绿、黑三道色环，它的阻值就是15欧，误差是±20%。
6. 在电路图中电阻器和电位器的单位标注规则。阻值在兆欧以上，标注单位M。比如1兆欧，标注1M；2.7兆欧，标注2.7M。
    阻值在1千欧到100千欧之间，标注单位k。比如5.1千欧，标注5.1k；68千欧，标注68k。
    阻值在100千欧到1兆欧之间，可以标注单位k，也可以标注单位M。比如360千欧，可以标注360k，也可以标注0.36M。
    阻值在1千欧以下，可以标注单位Ω，也可以不标注。比如5.1欧，可以标注5.1Ω或者5.1；680欧，可以标注680Ω或者680。
7.  电阻的使用常识。要根据电路的要求选用电阻的种类和误差。在一般的电路中，采用误差10%，甚至20%的碳膜电阻就可以了。
    电阻的额定功率要选用等于实际承受功率1.5~2倍的，才能保证电阻耐用可靠。
    电阻在装入电路之前，要用万用表欧姆档核实它的阻值。安装的时候，要使电阻的类别、阻值等符号容易看到，以便核实。
